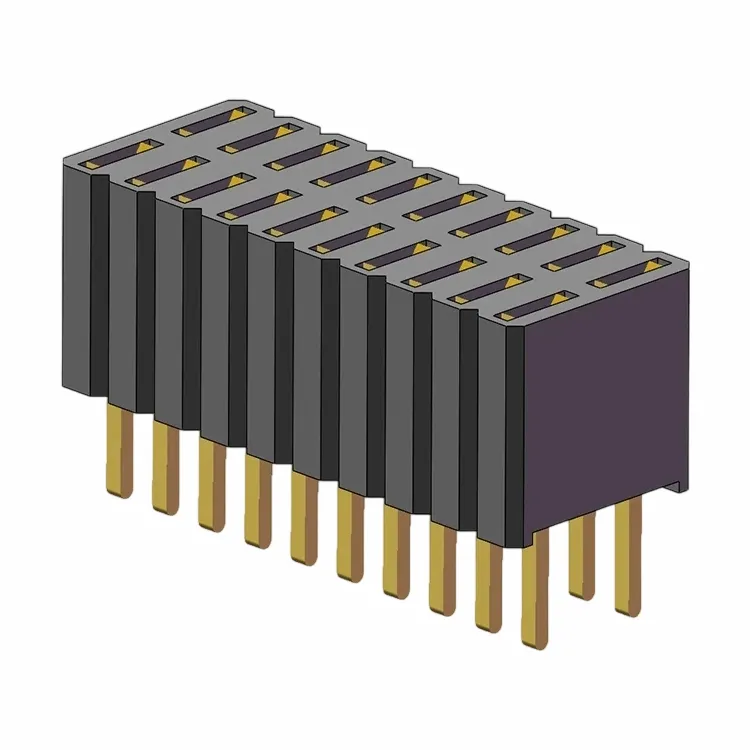

Deze vrouwelijke header van 180 graden met dubbele rij heeft een verticale (180 graden) montagemethode, waarbij de mannelijke pin van bovenaf wordt ingebracht, geschikt voor verticale bord-naar-stapeling van borden of verticale bord-naar-draadverbindingen.

Belangrijkste functies:

Maakt verticale signaalinterconnectie met hoge-dichtheid mogelijk.
DIP-montage via-gaten biedt hoge mechanische sterkte en uitstekende trek- en trillingsbestendigheid.
Ontwerp met dubbele rij + smalle tussenruimte biedt meer verbindingspunten binnen een beperkte breedte.
Geschikt voor modulaire toepassingen die een robuuste verticale bevestiging en veelvuldig inbrengen/verwijderen vereisen.

Huidige beoordeling	1A Max
Isolatieweerstand	1000MΩ min
Diëlektrische weerstand	300 V AC
Neem contact op met Weerstand	20 mΩ Max
Bedrijfstemperatuur	-40 graden - +105 graden
Soldeerbaarheid	Reflow mogelijk tot 260 graden
Beplating	Goudflits (0,8") Standaard Hoger goud verkrijgbaar tin
Contactmateriaal	Cooper-legering
Behuizingsmateriaal	Thermoplastisch materiaal voor hoge- temperaturen
Milieu	UL94 V0

Deze verticale vrouwelijke header met dubbele- rijen is geschikt voor toepassingen die robuuste verticale verbindingen en indelingen met hoge- dichtheid vereisen, waaronder voornamelijk:

Instrumentatie en testapparatuur
Industriële besturingsmodules
Medische apparaten
Kantoorapparatuur en huishoudelijke apparaten
Gebouwautomatisering en materiaalbehandeling
Ingebouwde systemen, servodrives, ontwikkelborden, voedingsmodules en andere toepassingen die verticale stapeling of sterke mechanische bevestiging vereisen.

Toepassingsscenariodiagram van de PLC/Servo-driverbesturingskaart

Typische toepassing:

Een 1,27×2,54 mm dubbele-rij 180 graden verticale socket is op het moederbord gesoldeerd. De soldeerverbindingen zijn robuust en voldoen aan industriële-SMT/DIP-procesnormen.
Een uitbreidings-I/O-dochterbord wordt in de socket geplaatst, waardoor een signaal/voedingsinterface tussen het moederbord en de functionele modules mogelijk wordt. Dit is de standaardtoepassing voor het uitbreiden van communicatie- en I/O-poorten in servoaandrijvingen en PLC-apparaten.
Deze montagemethode is ook geschikt voor scenario's voor dochterborduitbreiding in besturingskaarten voor servoaandrijvingen en industriële motion control-kaarten.

Technische documentatie: Basisspecificaties vindt u op de pagina; 2D-afbeeldingen zijn op aanvraag beschikbaar; 3D-modellen moeten worden verkregen door contact op te nemen met de verkoopafdeling.
Aanpassing: Ondersteunt verschillende pinaantallen, hoogtes, staartlengtes (aangepast aan verschillende borddiktes), beplatingsopties, enz.
Verpakking: buis, bakje of tape en haspel, enz.
Certificeringen: UL94 V-0, RoHS, REACH.
Contactpersoon: E-mail: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.

Opmerkingen:

Dit is een 180 graden verticale DIP-versie; na installatie staat de socket loodrecht op de printplaat, geschikt voor verticale modulestapeling.
Vergeleken met de eerder gezochte 0,8 mm-serie heeft dit model een grotere steek (1,27 x 2,54 mm), wat resulteert in een hogere mechanische sterkte en een relatief stabiele stroomcapaciteit, maar een iets lagere dichtheid.
Het wordt aanbevolen om de printplaat tijdens de installatie te bevestigen via de afmetingen en het soldeerproces.

Als u afbeeldingen nodig heeft van deze 1,27 x 2,54 mm dubbele rij 180 graden vrouwelijke header in daadwerkelijke toepassingsscenario's (verticale PCB-montage, koppeling met mannelijke connectoren, apparatuurtoepassingen, enz.), laat het me dan weten, en ik kan ze onmiddellijk leveren!

Anderen

· 2D-tekening

product-1097-771

product-1-1

Vraag: Wat zijn de belangrijkste elektrische parameters van dit product?

A: Nominale stroom 1A/enkele pin, contactweerstand kleiner dan of gelijk aan 20mΩ, isolatieweerstand groter dan of gelijk aan 1000MΩ, bestand tegen spanning AC 500V, bedrijfstemperatuurbereik -40 graden ~+105 graden.

Vraag: Wat zijn de gebruikelijke levertijd en minimale bestelhoeveelheid?

A: Voor standaardmodellen (2P-40P) bedraagt de levertijd voor artikelen die op voorraad zijn 3-7 dagen; voor maatwerkmodellen bedraagt de levertijd 3-4 weken. De minimale bestelhoeveelheid volgens de industriestandaard is 1000 stuks. Kleine batchmonsteraanvragen worden ondersteund (verzonden binnen 3 dagen).

Vraag: Wat veroorzaakt vervorming van het plastic lichaam na het solderen?

A: Soldeertemperaturen boven de 280 graden en tijden langer dan 5 seconden zorgen ervoor dat het hoge- temperatuurbestendige plastic zacht wordt en vervormt. Een strikte controle van de golfsoldeertijd (minder dan of gelijk aan 3 seconden) is vereist. Vermijd bij handmatig solderen langdurig contact tussen de soldeerbout en het kunststoflichaam.

Vraag: Wat zijn enkele veel voorkomende misvattingen bij het selecteren van een product?

A: Omgevingstemperatuur negeren: gewoon PA6-materiaal is verboden in industriële omgevingen met hoge- temperaturen; hoge-temperatuurbestendige PPS moet worden geselecteerd. ② Kosten blindelings verlagen: onvoldoende dikte van de goudlaag (<1u") will lead to oxidation and poor contact after long-term use. ③ Ignoring pin length: DIP pin length must match the PCB board thickness (a standard board thickness of 1.6mm corresponds to a pin length of 3.0mm).

Populaire tags: 1,27x2,54 mm vrouwelijke header dubbele rij 180 graden dip, China 1,27x2,54 mm vrouwelijke header dubbele rij 180 graden dip fabrikanten, leveranciers, fabriek
