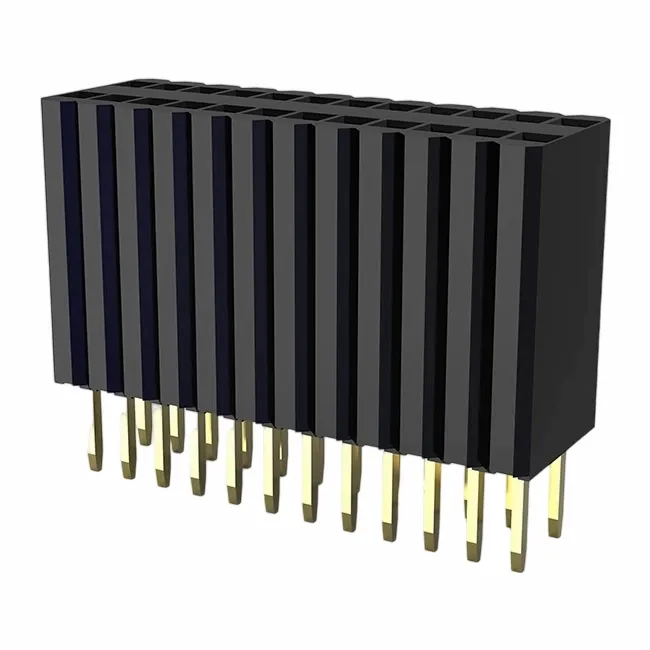

1.27x2.54 mm vrouwelijke koptekst enkele rij recht

A: Er zijn verschillende veel voorkomende soorten beëindigingsmethoden voor bord-naar-board connectoren, die elk zijn eigen voor- en nadelen hebben, afhankelijk van de specifieke toepassing. Hier zijn enkele van de meest voorkomende soorten beëindigingsmethoden:

1) doorgaande gat beëindiging: bij deze methode wordt de connector op de PCB gemonteerd met behulp van pennen die door gaten in het bord gaan. De pennen worden vervolgens op het bord gesoldeerd, wat een veilige mechanische en elektrische verbinding biedt. Door de gat beëindiging wordt meestal gebruikt voor grotere connectoren, of waar een hoge mechanische stabiliteit vereist is.

2) Oppervlakte-beëindiging: bij deze methode wordt de connector op het oppervlak van de PCB gemonteerd met behulp van soldeerpasta en een reflow-solderenproces. Surface-mount connectoren zijn meestal kleiner en lichter dan doorgaande gatenconnectoren, waardoor ze een goede keuze zijn voor toepassingen waar de ruimte beperkt is of gewicht een zorg is.

3) Beëindiging van de drukfit: in deze methode wordt de connector in gaten in de PCB gedrukt, waardoor een mechanische en elektrische verbinding van gas ontstaat zonder dat soldeer nodig is. Press-fit connectoren worden vaak gebruikt in toepassingen met hoge betrouwbaarheid waar frequent herwerk vereist is, omdat ze kunnen worden verwijderd en vervangen zonder de PCB te beschadigen.

4) Draad-tot-bord beëindiging: in deze methode worden draden beëindigd op de connector met behulp van krimp-, soldeerings- of isolatietechnieken. Draad-tot-board connectoren worden vaak gebruikt in toepassingen waar flexibele bedrading vereist is, zoals in automobiel- of industriële besturingssystemen.

5) Board-to-board stapelen: deze methode omvat het stapelen van de ene PCB bovenop de andere, met de connectoren op elk bord dat met elkaar verbindt. Board-to-board stacking connectoren worden vaak gebruikt in applicaties waar interconnects met hoge dichtheid vereist zijn, zoals in server- of telecomsystemen.

Elk van deze beëindigingsmethoden heeft zijn eigen voor- en nadelen en de gekozen specifieke methode hangt af van de vereisten van de toepassing. Bij het selecteren van een connector is het belangrijk om factoren zoals de grootte en het gewicht van de connector, het aantal benodigde contacten en het vereiste niveau van mechanische en elektrische stabiliteit te overwegen.

A: 1) Board-to-board stacking connectoren: deze connectoren zijn ontworpen om twee PCB's met elkaar te verbinden in een gestapelde configuratie. Ze hebben meestal een laag profiel en zijn ontworpen om een ​​betrouwbare, snelle verbinding te bieden.

2) Board-to-board mezzanine-connectoren: deze connectoren zijn vergelijkbaar met het stapelen van connectoren, maar worden meestal gebruikt om twee PCB's in een parallelle configuratie aan te sluiten, met één PCB op de andere gemonteerd. Ze worden vaak gebruikt in toepassingen met hoge dichtheid waar de ruimte beperkt is.
